基本功能要求

l  测量装置：完成三相全电量参数的远程测量、计量功能。

l  报警装置：具有漏电流检测、报警功能

    基本结构

l  装置采用公模装配，节省相关开发费用，并加快开发进度；

l  装置安装方式为 DIN 导轨安装方式；

l  装置本身采用 LDE 灯指示；

l  模块的体尺寸为：145mm(L) * 90mm(W) *40mm(H) Max；

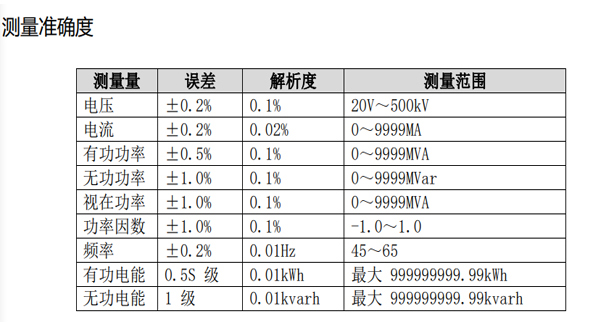

l  测量装置可测量三相电压、三相电流、及漏电流，并完成电能计量功能；

l  电源采用 220VAC 供电，工作时有电源指示灯指示；

l  通信地址设置采用拨码开关设定方式，共 5 位二进制码（1、2、4、8、16 组合），可设定 31 个地址（预留一个广播地址0x00）。通信速率采用 9600 与 19200 可配置（默认 9600）；

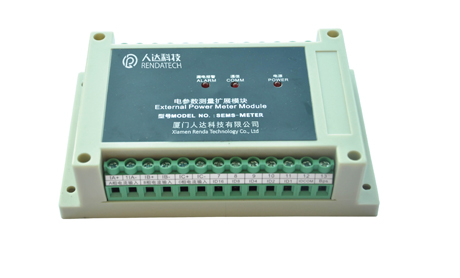

l  上排采用拨码开关+7.62 间距\10 位欧式端子，下排采用 7.62 间距\13 位欧式端子，端子分配如下（参见下图）：下排从右至左依次为：ABC 三相电压、一路漏电流、485、电源。上排从右至左依次为 ABC3 路电流、地址设定、波特率设定。
